外侧受控
外侧执手可由读卡器、定时器、密码键盘或按钮等系统控制释放。
ABLOY · EL SERIES · DIN STANDARD

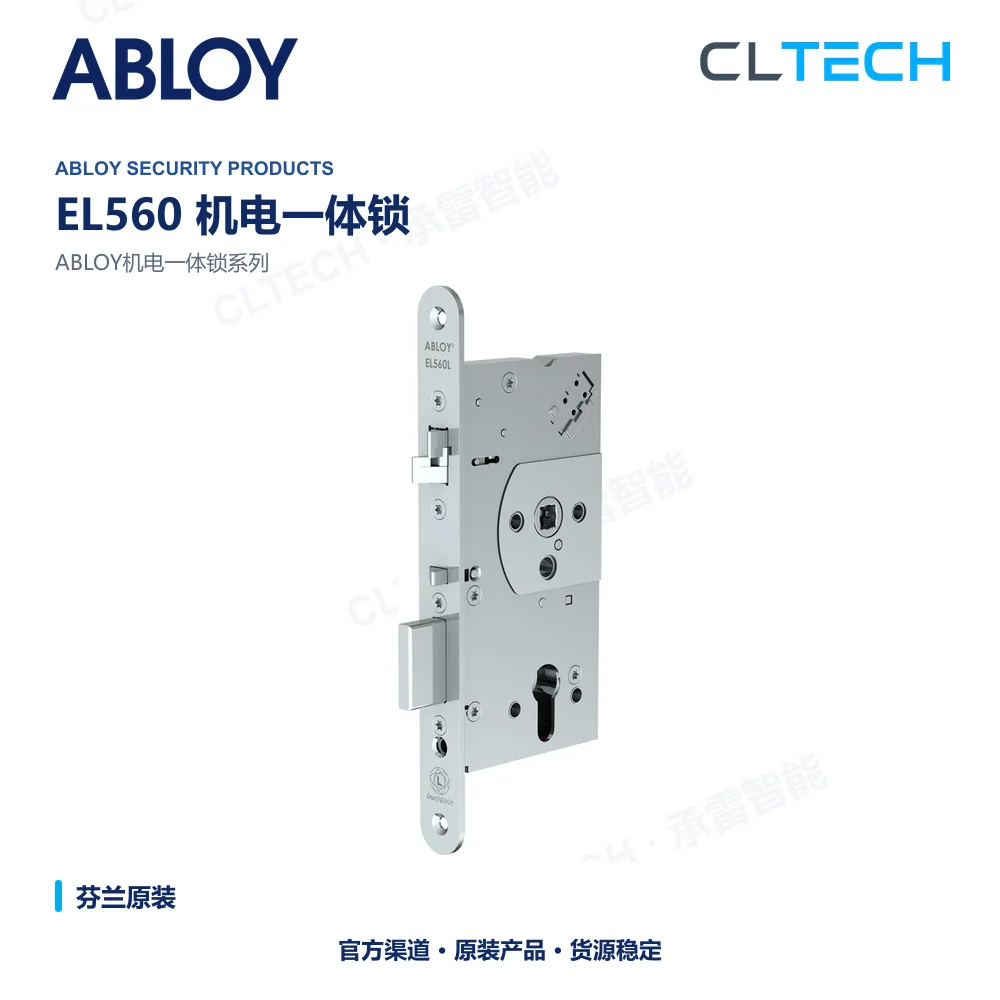

ABLOY EL560 机电一体锁
面向实心门的DIN标准执手控制单点电锁。外侧执手可由门禁或远程控制系统释放，内侧执手保持机械开启；机械锁芯可用于机械开启。
适用门型实心门
控制方式外侧执手电控
锁闭形式单点锁
资料更新：2026-08-30 · 参数须结合完整货号和项目条件确认
EL560是什么产品
EL560属于ABLOY Europrofile系列电锁，定位为DIN标准、执手控制、单点锁闭的实心门锁体，适合需要把机械出门与门禁控制结合的门点。
内侧机械出门
内侧执手保持机械开启，便于在受控进入的同时保留清晰的出门逻辑。
机械钥匙开启
可通过匹配的机械锁芯开启，锁芯、执手和面板需按完整门用五金配置确认。
适用场景与使用边界
产品更适合中等通行频率的商业及公共建筑实心门。是否满足项目的逃生、防火或认证要求，必须按完整门系统核验。
常见使用方向
- 商业与办公建筑内部受控门
- 医院、学校及公共建筑内部通道门
- 需要外侧门禁控制、内侧机械出门的门点
- 在完整配置满足要求时，可用于相应逃生或防火门场景
需要提前排除
- 与自动门机配合的门点
- 未核对门体开孔、背距、中心距和门框空间
- 仅凭“EL560”判断断电状态或接线方式
- 未经完整配置与项目法规确认的逃生、防火应用
已核对的产品信息
下表结合ABLOY官方产品资料与承雷现有产品资料整理。带“确认”的项目会因订货配置或项目条件变化。
产品分类机电一体锁 / 执手控制电锁
产品标准DIN标准
适用门型实心门
锁闭形式单点锁
门向不分门向；仍需核对现场开门方向
斜舌双动斜舌（Double action）
主锁舌20 mm
工作电压12–24 VDC，具体电流按完整货号确认
机械开启支持机械锁芯开启
自动门机不适用
EL560、EL561与EL566怎么区分
相近型号不能只按外观替换，主要差异在执手控制逻辑与单点、三点锁闭结构。
询价和选型前需要确认
以下信息越完整，型号、附件和交期核对越准确。
- 门体条件木门或金属门、门厚、门框结构、开孔尺寸、背距和中心距。
- 开启方向内开或外开、左开或右开，以及执手和锁舌安装关系。
- 控制逻辑读卡器、按钮、定时器或其他控制方式，以及失电开门或失电锁闭要求。
- 电气条件供电电压、控制器输出、线缆长度、门磁或状态反馈需求。
- 配套五金锁芯、执手、面板、扣板、连接线及逃生部件。
- 项目要求是否涉及逃生、防火、认证、数量、交付地点和计划时间。
常见问题
回答采购和工程人员在EL560初步选型时最常遇到的问题。
EL560适合什么门？
官方目录将EL560归类为实心门使用的DIN标准执手控制单点电锁。正式选型仍需核对门厚、开孔、背距、中心距、开启方向和门框条件。
EL560怎样与门禁系统配合？
外侧执手可由读卡器、定时器、密码键盘或出门按钮等控制系统释放；内侧执手保持机械开启。控制器、电源和线缆配置需按项目接口确认。
断电后门是什么状态？
断电状态与具体订货配置有关，不能只凭EL560型号名称判断。询价时应明确失电开门或失电锁闭要求，并以完整货号及接线资料确认。
EL560能否用于逃生门或防火门？
ABLOY产品资料说明该系列可用于相应的紧急出口、逃生及防火门场景，但必须同时核对完整配置、配套五金、门体认证和项目所在地法规。
EL560能否配自动门机？
ABLOY官方产品资料明确提示该系列不适合与门自动化设备配合使用。如项目包含自动门机，应重新确认锁型和完整门系统方案。
询价EL560需要提供什么？
建议提供门型、门厚、开门方向、门框与开孔尺寸、控制逻辑、电源条件、锁芯和执手要求、是否涉及逃生或防火、数量、交付地点及计划时间。
正式选型时，请以完整货号、当前有效技术文件及项目书面确认结果为准；不得仅依据网页摘要替代工程审核。
咨询ABLOY EL560选型与供货
请提供门体条件、控制逻辑、数量和项目时间，承雷将协助核对完整配置。
